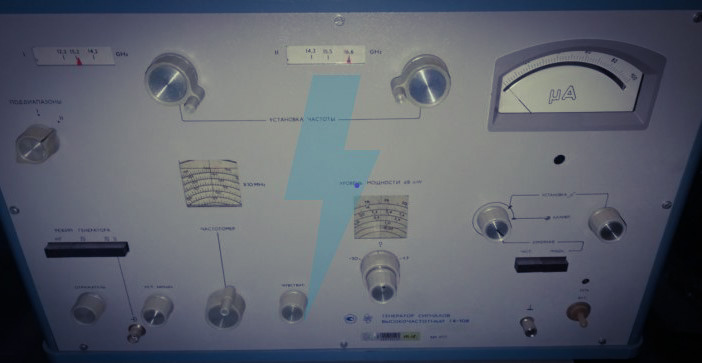

Генератор Г4-108 высокочастотных сигналов

Генератор сигналов Г4108 представляет собой высокочастотный источник СВЧ-колебаний, который позволяет задавать частоту, уровень выходной мощности и различные режимы модуляции.

Основные технические характеристики генератора Г4 108 включают:

Частотный диапазон: от 12,16 ГГц до 16,61 ГГц.

Ошибка установки частоты: не более ±0,1%.

Нестабильность частоты в течение 15 минут: не более 1×10⁻⁴.

Паразитное отклонение частоты: не более 2×10⁻⁵.

Калиброванная выходная мощность: от 1×10⁻³ Вт до 1×10⁻¹⁴ Вт (от 0 дБ до -110 дБ).

Нестабильность опорного уровня выходной мощности за 15 минут: ±0,1 дБ.

Ошибка установки опорного уровня мощности (1×10⁻³ Вт): ±0,5 дБ.

Параметры внутренней модуляции с помощью «меандра» таковы:

Частота повторения: 1 кГц ± 0,1 кГц.

Неточность: ±10%.

Неровность вершины: 10%.

Что касается параметров внешней импульсной модуляции, то они следующие:

Частота повторения: от 0,25 кГц до 10 кГц.

Амплитуда: 5 В-10 В.

Длительность импульсов: от 0,2 мкс до 10 мкс.

Длительность фронта: 0,1 мкс и среза: 0,2 мкс;

Нестабильность длительности фронта и среза: 0,05 мкс.

Неровность вершины: 10%.

Паразитная амплитудная модуляция составляет не более 1%. КСВ на выходе не превышает 1,3, а присоединительные размеры ВЧ-выхода — волновод сечением 16x8 мм.

Питание генератора осуществляется от сети 220 В, 50 Гц или 115 В, 400 Гц, с потребляемой мощностью 150 В·А.

Габариты устройства составляют 530х330х318 мм.
